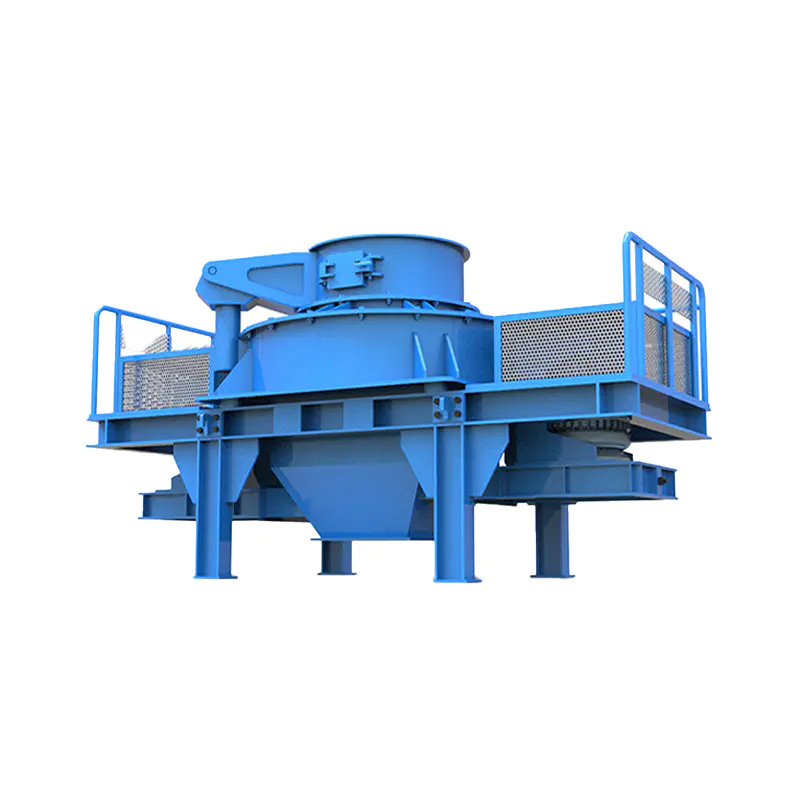

Penghancur Kesan Aci Menegak ialah mesin penghancur batu yang memasukkan bahan ke dalam pemutar berkelajuan tinggi dan melemparkannya ke luar pada hujung pemutar, jadi zarah pecah apabila hentaman dengan zarah lain atau dengan lapisan kalis haus dan bukannya terhimpit di antara dua permukaan logam. Kelajuan hujung rotor biasanya mencapai 45 hingga 65 meter sesaat , dan batu pada batu atau batu pada tindakan hentaman logam ini menghasilkan bentuk zarah kubus dengan tepi yang tajam dan jelas, itulah sebabnya Penghancur Kesan Aci Menegak ialah mesin peringkat akhir standard untuk menghasilkan pasir buatan dan agregat berkualiti tinggi.
Komponen Utama a Penghancur Kesan Aci Menegak
Penghancur Kesan Aci Menegak dibina di sekeliling sebilangan kecil bahagian yang berfungsi bersama untuk memecut dan mengasingkan bahan pada kelajuan tinggi.
- Rotor berkelajuan tinggi , dipasang pada aci menegak, yang mempercepatkan bahan suapan masuk ke luar melalui saluran pengedaran
- Melempar kepala atau plat agihan , diletakkan di tengah pemutar, yang membelah dan mengarahkan bahan suapan ke dalam saluran pecutan
- Ruang menghancurkan dan memakai pelapik , mengelilingi pemutar, di mana zarah-zarah berterbangan mengenai rak batu, andas logam atau satu sama lain
- Dulang suapan dwi dan corong , mengawal berapa banyak bahan memasuki pusat pemutar dan berapa banyak jatuh di sekeliling luar sebagai suapan lata
- Kedap aci utama dan sistem pemacu , termasuk pemasangan galas, motor pemacu, dan tali pinggang atau gandingan pemacu langsung yang memutarkan rotor
Prinsip Kerja dan Tiga Mod Penghancuran
Bahan suapan memasuki bahagian atas mesin dan jatuh ke kepala balingan yang berputar, yang melemparkan bahan keluar melalui pemutar pada halaju yang sangat tinggi. Apa yang berlaku seterusnya bergantung pada mod penghancuran yang mana mesin disediakan untuk dijalankan, dan kebanyakan mesin moden termasuk mesin membuat pasir siri VSIN1 dibina untuk menukar antara ketiga-tiganya.
Tiga mod penghancuran dijelaskan
- Batu di atas batu menghancurkan , di mana ruang penghancuran dialas dengan rak terbina daripada bahan itu sendiri, jadi zarah-zarah yang berterbangan kesan ke atas dasar batu yang sama dan bukannya logam, yang mengurangkan kos haus.
- Batu pada penghancuran logam , di mana ruang itu dialas dengan andas logam tahan haus, memberikan nisbah pengurangan yang lebih tinggi dan bentuk kubus yang lebih tajam tetapi menggunakan bahagian haus dengan lebih cepat pada bahan yang melelas
- Suapan tengah digabungkan dengan suapan lata , membelah aliran masuk supaya sebahagian melalui rotor untuk impak halaju penuh manakala sebahagian jatuh terus ke dalam ruang sebagai lapisan lata kusyen, mengimbangi kualiti bentuk terhadap kadar haus
Jenis Biasa Penghancur Kesan Aci Menegak
Penghancur Kesan Aci Menegaks biasanya dikumpulkan mengikut reka bentuk pemutar dan susunan suapan, dan jenis yang betul bergantung pada kekerasan suapan, kualiti bentuk sasaran, dan berapa banyak denda yang boleh diterima oleh tumbuhan.
| taip | Susunan Suapan | Terbaik Untuk | Penempatan Biasa |
|---|---|---|---|
| Rotor suapan tengah penuh | Semua bahan melalui rotor | Bentuk kubus maksimum dan keluaran pasir halus | Pengeluaran pasir perkilangan peringkat akhir |
| Rotor suapan lata tengah ditambah | Pisahkan antara rotor dan ruang luar | Kualiti bentuk seimbang dengan pemakaian yang berkurangan | Kewajipan membentuk agregat am |
| Reka bentuk rotor rongga dalam | Rongga rotor dalaman diperbesarkan | Daya tampung yang lebih tinggi bagi setiap revolusi rotor | Loji pasir dan kerikil berkapasiti tinggi |
Gambaran Keseluruhan Mesin Pembuat Pasir Siri VSIN1
Mesin membuat pasir siri VSIN1 ialah Penghancur Impak Aci Tegak generasi baharu yang dibangunkan daripada platform mesin membuat pasir VSI yang lebih awal, dibina menggunakan teknologi Jerman dan dilindungi oleh pelbagai hak harta intelek proprietari. Ia menyepadukan ketiga-tiga mod penghancuran dalam satu unit , itulah sebabnya ia telah menjadi peralatan teras di seluruh industri pasir perkilangan.
| Parameter | Spesifikasi |
|---|---|
| Saiz suapan | 30 hingga 50 milimeter |
| Kapasiti pengeluaran | 70 hingga 640 tan sejam |
| Bahan yang berkenaan | Kerikil sungai, batu kuarza, batu kapur, gangue arang batu, basalt, granit, diabase |
| Medan permohonan | Kawasan pasir dan kerikil, loji pembancuh, mortar kering, pasir kuarza, sisa pembinaan, agregat lebuh raya dan kereta api, bangunan tinggi dan projek perbandaran, pembinaan empangan kuasa hidro, loji pembancuh konkrit |
Kelebihan Produk Penghancur Siri VSIN1
Reka bentuk yang dioptimumkan mengurangkan kos pengeluaran
Reka bentuk kepala baling modular hanya memerlukan penggantian bahagian yang haus dan bukannya keseluruhan pemasangan, mengurangkan kos operasi lebih 30 peratus . Plat pelindung persisian boleh diterbalikkan dan digunakan semula apabila satu sisi haus, meningkatkan penggunaan bahan sebanyak lebih 48 peratus, dan blok hentaman berbentuk berlian melindungi plat menegak daripada kerosakan yang disebabkan oleh haus kesan material.
Daya tampung yang lebih tinggi dan keluaran yang lebih tinggi
Rongga rongga dalam yang dioptimumkan meningkatkan daya pemprosesan bahan sebanyak kira-kira 30 peratus. Reka bentuk lengkung yang lebih licin bagi pelabuhan lenting dan laluan aliran dalaman mengurangkan rintangan aliran bahan, yang meningkatkan daya pemprosesan bahan dan meningkatkan kapasiti pengeluaran mesin secara keseluruhan.
Operasi yang mudah dan selamat
Dulang suapan pukal dwi tujuan mudah dikendalikan dan membolehkan penukaran pantas antara suapan tengah penuh dan suapan tengah dengan suapan lata anulus. Mesin menggunakan bunyi rendah, motor perlindungan tinggi yang dibina dengan penebat kelas F dan penarafan perlindungan IP54 atau IP55, menyokong operasi yang lebih selamat dalam persekitaran loji yang berdebu.
Reka bentuk meterai khas untuk penyelenggaraan yang mudah
Struktur pengedap khas di hujung bawah aci utama menghilangkan keperluan untuk pengedap minyak, mencegah kebocoran minyak dan mengurangkan penggunaan bahan api. Mekanisme pembukaan penutup hidraulik yang diimport dari Jepun membolehkan penutup atas ditanggalkan dengan cepat, menjimatkan masa, tenaga kerja dan usaha semasa menggantikan atau membaiki komponen dalaman.
Aplikasi Industri Penghancur Kesan Aci Menegak
A Penghancur Kesan Aci Menegak dipasang di mana sahaja loji memerlukan kubus, agregat berbentuk baik atau pasir buatan dan bukannya zarah memanjang atau mengelupas yang dihasilkan oleh penghancur mampatan sahaja.
- Kawasan pasir dan kerikil serta tumbuhan pencampuran , menghasilkan pasir buatan sebagai pengganti pasir sungai semula jadi
- Pengeluaran mortar kering dan pasir kuarza , di mana bentuk zarah yang konsisten mempengaruhi kebolehkerjaan dan kekuatan campuran
- Kitar semula sisa pembinaan , menukar runtuhan perobohan kepada agregat yang boleh digunakan untuk pembinaan baharu
- Lebuh raya dan agregat kereta api laju , di mana bentuk kubus meningkatkan prestasi pemadatan dan galas beban
- Projek bangunan tinggi dan perbandaran , membekalkan agregat konkrit yang memenuhi keperluan bentuk dan penggredan
- Pembinaan empangan kuasa hidro dan loji pembancuh konkrit , di mana bekalan agregat volum besar bergantung pada penghancuran kapasiti tinggi yang berterusan
Parameter Utama Apabila Memilih Penghancur Kesan Aci Menegak
Memilih Penghancur Kesan Aci Menegak yang betul bergantung pada pemadanan beberapa parameter operasi dengan bahan suapan dan produk sasaran dan bukannya melihat kapasiti terkadar sahaja.
Kekerasan dan kekasaran suapan
Bahan yang sangat melelas seperti batu kuarza atau basalt memakai hujung pemutar dan plat hentaman dengan lebih cepat, jadi sahkan sama ada mesin menawarkan mod batu pada batu untuk mengurangkan pergantungan pada bahagian haus logam untuk suapan yang lebih keras ini.
Bentuk zarah sasaran dan kehalusan
Suapan tengah penuh menghasilkan bentuk paling kubus dan pecahan pasir terbaik, manakala belahan tengah ditambah lata mengurangkan sedikit kualiti bentuk sebagai pertukaran untuk penggunaan bahagian haus yang lebih rendah, jadi padankan mod suapan dengan apa yang sebenarnya diperlukan oleh spesifikasi produk siap.
Kelajuan hujung pemutar dan kuasa pemacu
Kelajuan hujung pemutar mengawal nisbah pengurangan dan kualiti bentuk, dan kelajuan hujung yang lebih tinggi memerlukan kuasa motor pemacu yang lebih tinggi, jadi sahkan penarafan motor sepadan dengan julat kelajuan pemutar yang diperlukan untuk suapan sasaran dan saiz produk.
Panduan Penyelenggaraan untuk Kebolehpercayaan Jangka Panjang
Penghancur Impak Aci Menegak berjalan pada kelajuan putaran tinggi secara berterusan, jadi rutin penyelenggaraan yang ditetapkan memastikan bentuk zarah konsisten dan menghalang masa henti yang tidak dirancang.
- Periksa kepala balingan dan blok hentaman dengan kerap untuk haus, kerana saluran pengedaran yang haus mengubah cara bahan yang sama rata dibuang ke luar
- Periksa kedap aci utama untuk tanda-tanda kebocoran, kerana pengedap yang gagal membolehkan penggunaan minyak meningkat dan boleh menyebabkan kerosakan galas dari masa ke masa
- Pantau plat pengawal persisian dan putar atau terbalikkannya apabila satu muka menunjukkan kehausan yang ketara, memanjangkan hayat perkhidmatannya yang boleh digunakan
- Sahkan keseimbangan rotor semasa berhenti yang dijadualkan, kerana rotor yang tidak seimbang meningkatkan getaran dan mempercepatkan kehausan galas
- Kosongkan corong suapan dan dulang suapan dwi guna daripada tersumbat, terutamanya apabila memproses bahan buangan pembinaan yang lembap atau melekit
Masalah Biasa dan Penyelesaian Masalah Praktikal
| Masalah | Kemungkinan Punca | Tindakan yang Dicadangkan |
|---|---|---|
| Bentuk produk menjadi lebih memanjang | Kepala balingan haus atau kelajuan rotor berkurangan | Periksa kepala balingan untuk haus dan sahkan kelajuan rotor sebenar terhadap titik tetapan reka bentuk |
| Getaran yang berlebihan semasa operasi | Pemutar tidak seimbang atau haus tidak sekata pada blok hentaman | Hentikan mesin dan periksa keseimbangan rotor dan corak haus blok hentaman |
| Kebocoran minyak berhampiran aci utama | Kedap aci utama yang haus atau rosak | Periksa struktur pengedap khas dan gantikannya sebelum kerosakan galas berlaku |
| Mengurangkan kapasiti pengeluaran | Dulang suapan terhalang atau rotor rongga dalam yang haus | Kosongkan laluan suapan dan periksa rongga rotor untuk timbunan atau haus |
Perkembangan Terkini dalam Teknologi Penghancur Impak Aci Menegak
Penambahbaikan baru-baru ini kepada Penghancur Impak Aci Menegak telah menumpukan pada keuntungan operasi praktikal dan bukannya perubahan kepada prinsip penghancuran impak asas.
Reka bentuk bahagian haus modular
Kepala baling modular dan plat pengawal boleh balik, seperti yang digunakan dalam siri VSIN1, biarkan operator menggantikan hanya komponen haus dan bukannya pemasangan penuh, yang secara langsung mengurangkan kos operasi dan mengurangkan kekerapan penukaran rotor penuh.
Geometri pemutar rongga dalam
Rongga pemutar dalaman yang diperbesarkan meningkatkan daya pemprosesan bahan setiap revolusi merentas model penghancur yang lebih baharu, membolehkan kapasiti pengeluaran yang lebih tinggi tanpa peningkatan berkadar dalam diameter pemutar atau kuasa pemacu.
Akses penyelenggaraan yang lebih pantas
Mekanisme pembukaan penutup hidraulik mengurangkan masa yang diperlukan untuk mengakses ruang penghancuran untuk penggantian bahagian haus, memotong masa henti penyelenggaraan yang dirancang berbanding dengan reka bentuk penutup berbolted yang lebih lama.
Soalan Lazim Mengenai Penghancur Kesan Aci Menegak
Apakah kegunaan Penghancur Kesan Aci Menegak
Penghancur Kesan Aci Menegak digunakan untuk membentuk dan mengurangkan batu, bijih, dan bahan binaan kitar semula menjadi agregat kubus atau pasir buatan, dan ia biasanya dipasang sebagai peringkat penghancuran terakhir dalam loji dan bukannya sebagai penghancur utama yang mengendalikan suapan lombong yang besar.
Bagaimanakah Penghancur Kesan Aci Menegak berbeza daripada penghancur rahang atau kon
Penghancur rahang atau kon mengurangkan saiz zarah melalui pemampatan antara dua permukaan keras, manakala Penghancur Kesan Aci Menegak bergantung pada tenaga hentaman daripada pemutar berkelajuan tinggi, yang menghasilkan bentuk zarah yang lebih kubus lebih sesuai dengan agregat konkrit dan pasir buatan.
Apakah saiz suapan yang boleh diterima oleh siri VSIN1
Mesin membuat pasir siri VSIN1 menerima saiz suapan 30 hingga 50 milimeter dan menyampaikan kapasiti pengeluaran antara 70 hingga 640 tan sejam bergantung pada bahan dan mod penghancuran yang dipilih.
Bahan manakah yang boleh diproses dengan Penghancur Kesan Aci Menegak
Bahan biasa termasuk kerikil sungai, batu kuarza, batu kapur, gangue arang batu, basalt, granit dan diabase, meliputi aplikasi daripada pengeluaran pasir perkilangan kepada lebuh raya, kereta api dan agregat pembinaan kuasa hidro.
Mengapa pemilihan mod penghancuran penting
Penghancuran batu pada batu mengurangkan kos haus pada suapan kasar dengan membina lapisan kusyen bahan itu sendiri, batu pada penghancuran logam memberikan nisbah pengurangan yang lebih tinggi untuk keperluan pembentukan yang lebih keras, dan suapan tengah gabungan dengan mod suapan lata mengimbangi kualiti bentuk terhadap hayat bahagian haus.
Berapa banyak reka bentuk penghancur moden boleh mengurangkan kos operasi
Reka bentuk kepala baling modular yang hanya memerlukan penggantian bahagian haus dan bukannya pemasangan penuh boleh mengurangkan kos operasi sebanyak lebih 30 peratus, dan plat pelindung persisian boleh balik boleh meningkatkan penggunaan bahan lebih 48 peratus berbanding dengan reka bentuk bahagian haus tetap yang lebih lama.
