Pengelas serbuk dwi-pemutar

Kelebihan Produk

Dalam pengeluaran simen, sistem pengisaran aliran bulat kini digunakan secara meluas untuk meningkatkan kecekapan sistem pengisaran dan mengurangkan penggunaan tenaga produk. Sebagai komponen penting dalam sistem ini, prestasi stabil pengelas secara langsung memberi kesan kepada kecekapan sistem. Oleh itu, pembangunan pengelas telah lama menjadi tumpuan institut penyelidikan dan perusahaan perindustrian dan perlombongan.

Pengelas berkembar pemutar gabungan berkecekapan tinggi siri JND ialah jenis pengelas baharu yang dibangunkan secara bebas oleh juruteknik di Jiangsu Jinengda Building Materials Equipment Co., Ltd., menggabungkan teknologi pengelas antarabangsa dengan aplikasi optimum teori arus pusar planar kepada pengelas jenis siklon. Ia telah terbukti mencapai kecekapan pengelas 85-90%, menawarkan pelarasan kehalusan yang mudah dan fleksibel serta prestasi yang stabil dan boleh dipercayai.

Berbanding dengan pengelas tradisional, pengelas pemutar berkembar siri JND kecekapan tinggi, anti-kondensasi, gabungan mempunyai kelebihan unik berikut:

1. Ia menggunakan cakera hamburan jenis kipas modular yang boleh ditanggalkan. Ini bukan sahaja menyebarkan bahan tetapi juga menghasilkan aliran naik, menyebabkan zarah bahan pada cakera mendidih dan tersebar, dengan itu meningkatkan pengelasan dan penyebaran zarah bahan.

2. Ia mempunyai prinsip pengelasan lanjutan. Menggabungkan pelbagai mekanisme pemisahan serbuk, mesin menggunakan keseimbangan antara daya emparan yang bertentangan dan sedutan sentripetal aliran udara. Bahan melalui zon pemisahan dengan antara muka pemisahan yang berbeza, menghasilkan ketepatan pengelasan yang tinggi.
3. Rotor sangkar bawah tandem mengangkat dan menyebarkan serbuk kasar yang diasingkan di ruang pemisah atas, seterusnya memisahkan serbuk halus yang layak sambil memastikan aliran udara pusaran seragam dalam mesin.
4. Aci utama pengelas menampilkan kelajuan tinggi tanpa langkah, membolehkan pelarasan kehalusan yang mudah, sensitif dan boleh dipercayai dalam julat pelarasan yang luas.
5. Zon pemisah yang direka bentuk semula telah dioptimumkan untuk meningkatkan kawasan spatialnya dan meningkatkan kecekapan pemisahan.
6. Pengumpul habuk siklon rintangan rendah digunakan, menghasilkan rintangan rendah dan kecekapan pengumpulan habuk yang tinggi.
7. Pelbagai peranti anti-kondensasi, termasuk penyapu elastik, telah dioptimumkan dalam mesin untuk keberkesanan anti-kondensasi yang sangat baik.
8. Semua kawasan terdedah dilindungi oleh lapisan berbilang peringkat baharu, dengan berkesan memanjangkan hayat unit utama.
9. Sistem putaran menggunakan sistem stesen minyak kering, berjaya menangani isu haus galas. 10. Penggunaan struktur hiperstatik memastikan operasi hampir bebas getaran bagi keseluruhan mesin; penggunaan kipas kalis habuk dan mengurangkan getaran mengurangkan getaran sistem.
10. Paip serbuk kasar dan halus menggunakan injap udara bersambung berganda, mengurangkan kebocoran udara dengan ketara dan mengatasi isu penjanaan habuk tinggi penumpu serbuk sebelumnya.

Prinsip Kerja

1. Bahan ekzos memasuki selongsong dalam pengelas dari corong atas dan jatuh ke cakera serakan jenis kipas bersepadu, yang disepadukan dengan rotor. Didorong oleh putaran kelajuan tinggi cakera, ia tersebar ke semua arah. Pada masa yang sama, aliran naik yang dihasilkan oleh bilah kipas mengangkat bahan ke atas, mewujudkan takat didih pada bilah kipas cakera. Zarah yang lebih halus terapung ke atas, menjadi terampai dan terserak, manakala bahan yang lebih kasar atau lebih berat tersebar oleh bilah cakera dan jatuh di sepanjang dinding silinder, melengkapkan proses pengasingan.

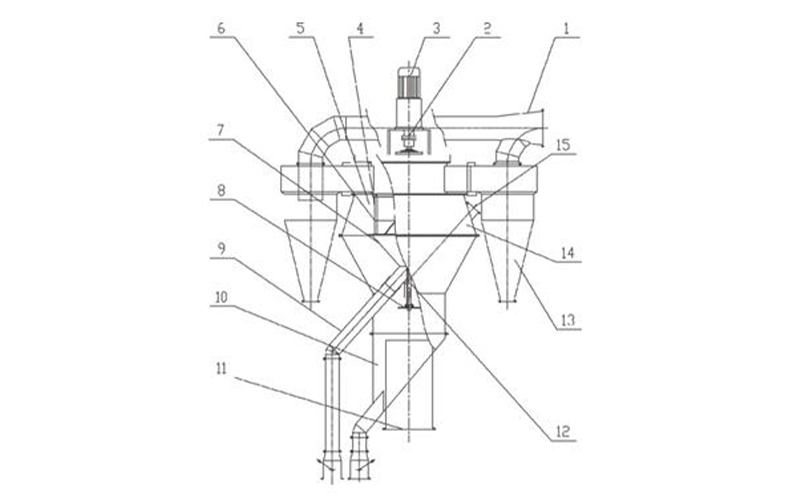

2. Di bawah cakera hamburan terdapat pemutar sangkar yang lebih rendah 10. Memutar dengan aci utama, pemutar sangkar bawah menghasilkan pusaran yang menyuraikan semula bahan kasar dan berat yang jatuh di sepanjang dinding silinder. Zarah yang lebih halus diangkat ke atas dan dikembalikan ke udara beredar untuk pengelasan selanjutnya. Zarah-zarah kasar kemudiannya melalui mekanisme titisan dan dilepaskan dari kon dalam.
3. Di atas cakera hamburan terdapat pemutar sangkar 6. Di dalam ruang pemilihan serbuk, aliran udara berhampiran permukaan gelang pengelas pemutar sangkar atas dan bahan yang tersebar di dalamnya berputar pada kelajuan tinggi, didorong oleh gelang. Pusaran berkelajuan tinggi ini membentuk pusaran seragam dan sengit di sekeliling cincin. Dalam rantau ini, hubungan antara daya emparan dan daya sedutan kekal malar di semua lokasi. Daya emparan yang bertindak ke atas bahan dalam aliran udara boleh dilaraskan dengan melaraskan kelajuan aci utama motor 2 3. Daya ini bertambah apabila kelajuan meningkat. Jika isipadu udara kekal malar, saiz zarah yang dipotong akan berkurangan, menghasilkan produk yang lebih halus. Mengurangkan kelajuan menghasilkan produk yang lebih kasar.
4. Selepas pengelasan oleh pemutar sangkar atas, zarah halus diangkut dengan udara beredar ke pelbagai pengumpul habuk siklon luaran. Pengumpul habuk siklon yang direka bentuk baharu menampilkan panduan udara di salur masuk udara, skrin pemantul pada kon dalam dan pengurang kelajuan di hujung bawah, dengan ketara mengurangkan rintangan bendalir dalam pengumpul habuk siklon. Didorong oleh pemandu udara, udara yang beredar memasuki pengumpul siklon pada halaju yang tinggi. Kelajuan angin tiba-tiba berkurangan di bahagian tanduk siput yang diperluas, yang mempercepatkan pemendapan zarah dan juga meningkatkan kecekapan pengumpulan habuk pengumpul habuk siklon.



Spesifikasi Teknikal
