Pengelas serbuk ultrahalus

Kelebihan Produk

Berbanding dengan pengelas serbuk tradisional, pengelas serbuk ultrahalus siri TS-CX menawarkan kelebihan luar biasa berikut:

1. Prinsip klasifikasi yang stabil. Reka bentuk strukturnya yang unik menggunakan suapan sisi, cakera penyebaran yang bergerak ke bawah, dan aliran udara masuk ke bawah, menyepadukan prinsip pengelasan graviti, emparan dan vorteks planar untuk mencapai pemisahan berbilang peringkat.
2. Kebolehsuaian yang tinggi. Kelajuan dan isipadu udara pemutar sangkar boleh laras menampung pemprosesan serbuk dengan ketumpatan dan keperluan kehalusan yang berbeza-beza, seperti serbuk penyahsulfurisasi berasaskan kalsium, kaolin ultrahalus, titanium dioksida, serbuk mikro sanga, abu terbang ultrahalus dan simen. Ia boleh digunakan sebagai peranti tambahan untuk sistem pengisaran litar tertutup atau sebagai pengelas langsung untuk serbuk seperti abu terbang.
3. Kawalan kehalusan yang mudah. Aci utama pengelas menggunakan peraturan kelajuan tanpa langkah, membolehkan kawalan kehalusan yang mudah hanya dengan mengubah kelajuan aci utama dan isipadu udara kipas. Julat pelarasan adalah luas, dan pelarasan kehalusan adalah mudah, sensitif dan boleh dipercayai.
4. Penjimatan tenaga yang ketara. Keseluruhan sistem peralatan menggunakan reka bentuk yang diperkemas, dengan ketara mengurangkan rintangan sistem dan mencapai penjimatan tenaga yang ketara.
5. Pemilihan serbuk yang tinggi dan kecekapan pengelasan. Mesin ini mencapai kecekapan pemilihan serbuk melebihi 85%.
6. Kualiti produk yang dipertingkatkan. Luas permukaan produk siap boleh mencapai lebih 450 m²/kg, dengan sisa ayak 45µm kurang daripada 5%.
7. Hayat perkhidmatan yang panjang. Komponen yang sangat boleh dipakai seperti cakera penggredan, tanduk siput siklon, ram pemandu, ram penggredan rotor, ram kunci udara pemutar dan kon serbuk kasar menjalani rawatan anti haus. Pengelas dilapisi dengan plat aloi tahan haus baharu, mengurangkan haus dengan ketara dan memanjangkan hayat perkhidmatan peralatan dengan berkesan.
8. Sistem penyejukan galas bawah aci utama menggunakan prinsip reka bentuk pelinciran dasar laut Institut Tianjin dan menggabungkan pengedap Jerman yang diimport, dengan berkesan menangani dua isu utama kebocoran minyak pelincir dan pencerobohan abu ke dalam galas, dengan itu memanjangkan hayat perkhidmatan galas bawah dengan berkesan. 9. Keseluruhan mesin tertakluk kepada ujian pengimbangan dinamik sebelum meninggalkan kilang untuk memastikan ketepatan pengimbangan dinamik penggredan mencapai tahap G63; kipas edaran yang dilengkapi dengan pengelas menggunakan asas struktur keluli integral dan dipasang pada asas dengan pad penyerap hentakan elastik, yang mengurangkan kesan getaran kipas pada asas dan menjadikan keseluruhan mesin sangat stabil semasa operasi.

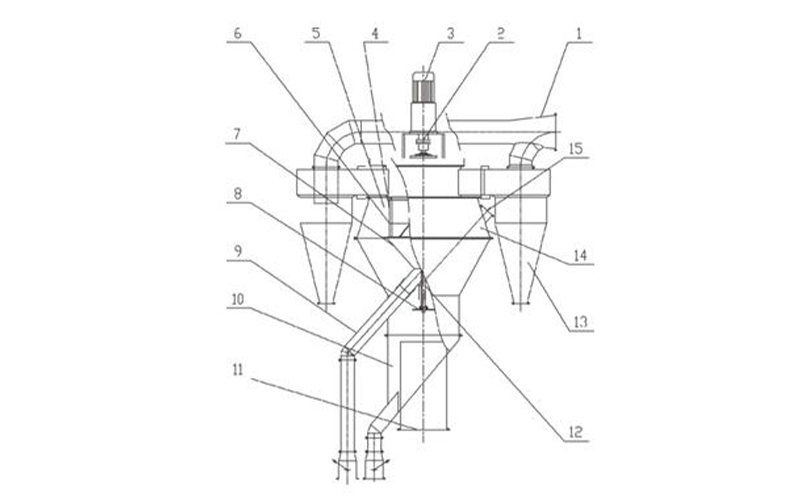

Prinsip Kerja

Melalui penambahbaikan, produk ini kini menampilkan tiga bahagian berbeza: penyebaran serbuk, pengelasan dan pengumpulan.

1. Bahagian Penyebaran: Dulang penyebar telah dialihkan dari bahagian atas sangkar berputar ke bahagian bawah kon bawah, port suapan telah dipindahkan ke luar sangkar berputar, dan salur masuk udara telah dialihkan dari sisi ke bawah, menghadap dulang penyebar. Penambahbaikan ini telah menghasilkan faedah berikut:

(1) Mengasingkan kawasan serakan dan pemilihan dengan berkesan menghapuskan gangguan antara zarah kasar dan halus semasa proses pengelasan, menghalang sejumlah kecil serbuk kasar daripada ditiup ke dalam produk siap, dan mengecilkan julat pengedaran saiz zarah. Zon pengelasan yang lebih rendah telah dibuat, mengurangkan beban pada kawasan pengelasan utama.

(2) Suis ke salur masuk udara yang lebih rendah meningkatkan halaju serakan bahan di bawah dulang penyebar, mengembangkan ruang serakan dan meningkatkan serakan suapan dengan ketara. Ini juga menghapuskan pengagihan udara yang tidak sekata dalam kawasan pengelasan yang disebabkan oleh saluran masuk udara sisi, mengurangkan rintangan angin.

2. Bahagian Pengelasan: Penambahbaikan struktur mewujudkan zon pengelasan atas dan bawah.

Zon pengelasan yang lebih rendah terutamanya melakukan pengelasan graviti. Bahan tersebar dari cakera yang merebak dan ditiup ke atas oleh angin. Graviti dan rintangan angin bertindak ke atas bahan, menyebabkan zarah kasar turun dan zarah lebih halus naik bersama angin, mengakibatkan pengelasan. Apabila zarah halus naik bersama angin, keratan rentas silinder yang diperluas mengurangkan kelajuan angin, menyebabkan beberapa zarah yang lebih besar bertukar arah dan tenggelam, membawa kepada pengelasan selanjutnya.

Dalam zon pengelasan atas, keseluruhan medan aliran dioptimumkan menggunakan analisis aerodinamik. Zon pengelasan pusaran, terdiri daripada ram pemandu melengkung dan pemutar sangkar, digabungkan. Ini memastikan medan aliran udara yang seragam dan stabil pada permukaan gelang pengelasan. Ralat relatif dalam halaju aliran udara pada mana-mana titik pada permukaan menegak yang sama adalah kurang daripada 3%, memastikan pengelasan yang tepat. Aliran udara, membawa serbuk, memasuki antara ram pemandu melengkung dan sangkar, mengakibatkan pengelasan pemendapan emparan. Rotor pengelasan berbentuk cakera berputar pada kelajuan malar, menghasilkan medan aliran udara berputar yang stabil dalam pengelas. Aliran udara berpusar ini bertindak pada serbuk, mewujudkan keseimbangan antara daya emparan dan rintangan, mencapai klasifikasi serbuk ultrahalus.

3. Zon Pengumpulan: Pengumpulan serbuk dilakukan menggunakan pengumpul habuk siklon vorteks rintangan rendah atau pengumpul habuk beg nadi peti udara. (Memandangkan pengumpul habuk siklonik tidak dapat mengumpul serbuk ultrahalus, yang akan menghasilkan peredaran serbuk ultrahalus, pengumpul habuk beg nadi kotak udara digunakan untuk mengelakkan peredaran serbuk ultrahalus, meningkatkan kandungan serbuk ultrahalus dalam produk dan meningkatkan kecekapan pemilihan serbuk. Ini adalah pilihan pengguna.)

Spesifikasi Teknikal
