Pengelas serbuk tiga pemacu pintar JTD

Kelebihan Produk

1. Pengelas serbuk tiga pemacu boleh mengasingkan bahan kepada empat kategori: zarah kasar (d > 150 μm), serbuk kasar (150 μm < d > 45 μm), serbuk sederhana (45 μm < d > 20 μm), dan serbuk halus (d < 20 μm). Sebagai alat pra-pengisaran dan penggredan untuk penekan penggelek simen, serbuk sederhana boleh dilaraskan secara bebas untuk memberi makan kepada produk simen dan/atau kilang bebola. Penggredan simen juga boleh dioptimumkan dengan melaraskan gred serbuk halus.
2. Zarah bahan diisih dari kasar kepada halus, secara beransur-ansur mengurangkan kepekatan suapan dan menghapuskan gangguan zarah. Proses pengasingan utama mengasingkan zarah kasar daripada serbuk campuran. Ini menghapuskan gangguan daripada zarah kasar dalam proses pengasingan sekunder, memisahkan serbuk kasar dalam proses pengasingan sekunder, dan menghapuskan gangguan daripada serbuk kasar dalam proses pengasingan tertier. Pengurangan secara beransur-ansur kadar suapan dan penghapusan gangguan zarah dengan ketara mengurangkan jumlah udara yang diperlukan untuk pengasingan, menghasilkan penjimatan tenaga yang ketara.
3. Medan aliran dalaman telah disimulasikan menggunakan model RNG (t-e), skema tiupan angin tertib pertama dan gandingan halaju tekanan SIMPLEC. Digabungkan dengan keadaan operasi pengelas udara vorteks, kadar pemuatan jisim dan isipadu zarah dalam pengelas telah dikira. Model fasa diskret gandingan dua arah pepejal gas (DPM) telah ditentukan. Model stokastik telah diselesaikan menggunakan kaedah Monte Carlo, menghasilkan lengkung kecekapan pengelasan separa yang lebih hampir menyerupai klasifikasi ideal, mewujudkan keadaan yang sangat baik untuk pemisahan yang tepat.
4. Struktur Padat: Satu set cakera penyebaran kipas menggantikan pemisah jenis V, mengurangkan kos peralatan dan pembinaan untuk pemisah jenis V yang besar. Gabungan peralatan pengelasan dwi-pemacu, dwi-sangkar dan pengabut terabur berkuasa memendekkan proses suapan dan mengurangkan rintangan sistem. 5. Penjimatan tenaga dan perlindungan alam sekitar: Sistem pemilihan serbuk mengamalkan proses peredaran dalaman dengan kuasa dipasang yang rendah, bunyi yang rendah dan tiada pelepasan habuk, menyediakan cara yang berkesan untuk syarikat simen memenuhi piawaian perlindungan alam sekitar.

Prinsip Kerja

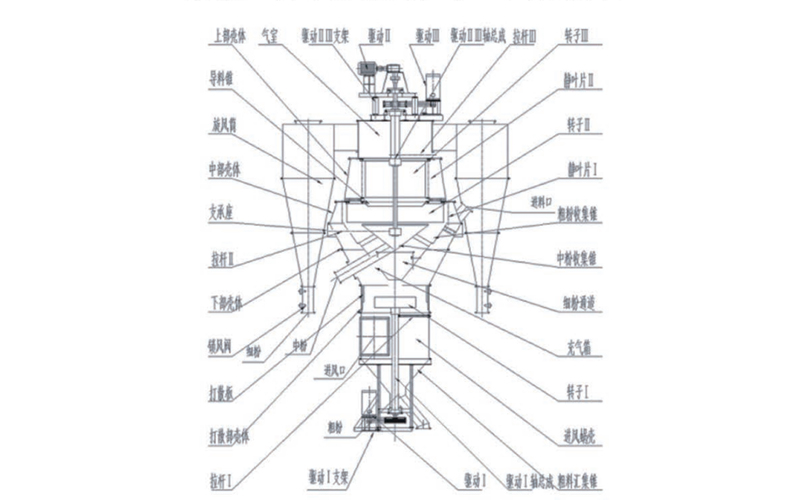

Mesin ini terdiri daripada tiga unit pengelasan: Unit I ialah unit pengelasan, yang terdiri daripada pemacu I, pemasangan aci pemacu I, sokongan rod pengikat I, paip suapan, kon pengumpul bahan kasar, volut masuk udara, pemutar I, dan plat pengelas. Unit II ialah unit pengelasan serbuk sederhana-kasar, yang terdiri daripada pemacu II, komponen penghantaran pemacu II, bilah pemegun I, pemutar II, kon pengumpul serbuk kasar, perumah bawah, perumah tengah, sokongan rod pengikat m, kon pengumpul serbuk sederhana, kotak pengudaraan, ruang udara, kon panduan bahan, dan siklon. Tiga unit klasifikasi digabungkan ke dalam sistem pelinciran, dengan galas yang dilincirkan dengan gris dan dimeterai dengan minyak berbingkai getah dan pengedap udara.

Beberapa perumah dilengkapi dengan pengedap udara dan mempunyai pintu pemeriksaan. Jubin porselin dilekatkan pada saluran masuk udara dan alur keluar siku perumahan. Paip suapan, bilah pemegun dan komponen lain dikimpal dengan bahan tahan haus. Corong itu dipasang dengan lapisan tahan haus untuk melindungi daripada haus. Bahagian atas ruang udara menyokong berat motor, pengurang dan sokongan yang disambungkan ke aci utama pengelas. Rotor diikat ke aci utama dengan kunci.

Bahan daripada penekan proses atau kilang menegak dimasukkan ke dalam salur masuk pengelas. Cakera hamburan baling-baling yang berputar melemparkan bahan dalam keadaan tersebar ke arah andas penerima melengkung tetap (plat hancur). Udara memasuki volut secara tangensial melalui salur masuk udara, di mana bahan disebarkan oleh cakera berserakan dan andas, menjalani pengelasan utama dalam aliran udara berputar.

Selepas pengelasan primer, zarah yang lebih besar daripada 0.15 mm memasuki kon pengumpulan bahan kasar. Zarah yang lebih kecil daripada 0.15 mm dibawa ke atas oleh aliran udara ke zon pengelasan antara bilah stator I dan bukaan rotor. Di sana, daya sentrifugal aliran udara berputar dan daya seretan sentripetal aliran udara membawa kepada pengelasan sekunder.

Selepas pengelasan sekunder, zarah yang lebih besar daripada 0.045 mm jatuh ke dalam kon pengumpulan serbuk kasar. Zarah yang lebih kecil daripada 0.045 mm dibawa ke atas oleh aliran udara ke zon pengelasan antara bilah pemegun II dan rotor m untuk pengelasan tertier selanjutnya.

Selepas tiga pusingan pengisihan, zarah yang lebih besar daripada 0.02mm jatuh ke dalam kon pengumpulan serbuk sederhana. Zarah yang lebih kecil daripada 0.02mm diangkut oleh aliran udara melalui pusat pemutar dan dilepaskan melalui kotak udara dan saluran ke pengumpul habuk untuk pengumpulan.

Mesin ini beroperasi di bawah tekanan negatif. Udara pengisihan boleh menjadi udara sarat debu, udara luar, atau campuran kedua-duanya. Gas primer dan sekunder memasuki pengelas secara tangen melalui saluran masuk udara masing-masing.

Spesifikasi Teknikal

1. Kepekatan suapan berkurangan langkah demi langkah semasa pengasingan, menghapuskan gangguan zarah. Ini menghasilkan ketepatan pengelasan yang tinggi dan kecekapan pemisahan melebihi 80%.
2. Ia mempunyai kapasiti pemuatan habuk yang tinggi bagi setiap unit isipadu udara. Struktur canggih dan rasionalnya membolehkan variasi luas dalam volum udara pemisahan, keluaran dan kadar suapan tanpa menjejaskan kecekapan pengasingan, menghasilkan prestasi pengelasan yang sangat stabil.
3. Peralatan ini menawarkan rintangan yang rendah. Dengan menyepadukan berbilang prinsip pemisahan dan menggunakan analisis aerodinamik untuk mengoptimumkan keseluruhan medan aliran, sistem ini mencapai penjimatan tenaga yang ketara sepanjang litar pengisaran.
4. Kawalan sistem adalah mudah, sensitif dan boleh dipercayai. Melaraskan kelajuan pemutar melaraskan keadaan operasi kilang penggelek, kadar suapan kepada kilang bebola, dan kehalusan serta hasil produk siap. Ini menghapuskan amalan tradisional melaraskan mesin pemisah melalui pelarasan volum udara kipas kerana julat pelarasan rotor yang terhad dalam sistem pengisaran konvensional. Sistem ini menggunakan peraturan kelajuan tanpa langkah, menjadikan pelarasan mudah dan boleh dipercayai.
5. Reka bentuk struktur adalah maju, terpakai, dan boleh dipercayai. Bahagian pengelas yang sangat kasar, seperti siklon, tanduk siput, baling pemandu udara dan rotor, diperbuat daripada bahan tahan haus atau dirawat dengan teknologi anti haus, menghasilkan kadar haus yang sangat rendah. Bahagian dalam pengelas dilapisi dengan plat keluli tahan haus, dengan berkesan memanjangkan hayat perkhidmatannya. Pengedap galas bawah gelendong menggunakan reka bentuk baru, dengan berkesan menghapuskan dua isu utama kemasukan habuk dan kebocoran pelincir, dengan itu memanjangkan hayat perkhidmatan galas bawah dengan ketara.
